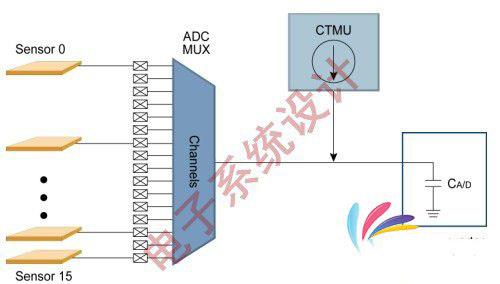

อุปกรณ์ต่อพ่วง CTMU เป็นโมดูลอะนาล็อกที่มีความยืดหยุ่นที่สามารถใช้ร่วมกับ ADC เพื่อวัดความจุได้อย่างแม่นยำ มันมีแหล่งจ่ายกระแสคงที่ที่เชื่อมต่อกับช่อง ADC นี้ตามที่แสดง CTMU ใช้แหล่งจ่ายกระแสคงที่เพื่อคำนวณการเปลี่ยนแปลงความจุและความแตกต่างของเวลาระหว่างเหตุการณ์ต่าง ๆ
เมื่อเปรียบเทียบกับ CVD CTMU จะให้ความเร็วในการตอบสนองที่เร็วขึ้นเนื่องจากมีช่วงแหล่งกระแสที่แตกต่างกันหลายช่วงซึ่งจะช่วยในการชาร์จช่องสัญญาณอนาล็อกด้วยความเร็วที่เร็วขึ้นซึ่งจะช่วยปรับปรุงเวลาตอบสนองของระบบสัมผัส
อุปกรณ์ต่อพ่วง CTMU สำหรับการใช้งานการตรวจจับการสัมผัสแบบ capacitive ถูกนำมาใช้โดยใช้สูตร I × T = C × V. ในหมู่พวกเขา: ฉันเป็นแหล่งจ่ายกระแสคงที่ของ CTMU, T เป็นช่วงเวลาคงที่ของ CTMU ที่ชาร์จประจุเซ็นเซอร์สัมผัส capacitive C เซ็นเซอร์สัมผัสและ V คือแรงดันไฟฟ้าของเซ็นเซอร์สัมผัส capacitive (อ่านโดย ADC)
